L’estiu passat vaig dedicar un temps a dissenyar i construir uns armaris per guardar el meu material sota el banc de treball. Fins ara no havia trobat el moment d’escriure, però en aquesta entrada us en mostraré alguns detalls del procés.
Fa un temps vaig decidir invertir el temps necessari per assegurar-me que cada eina tingués el seu lloc assignat. Això significava comprar o construir solucions d’emmagatzematge per a cada peça i eina i, fins a cert punt, preveure espai per a futures incorporacions. Va ser una decisió de gran compromís, però ara, mirant enrere, n’estic increïblement satisfet.
Una de les últimes incorporacions a aquest conjunt és un mòdul de calaixos dissenyat per encaixar perfectament sota el banc de treball. Com en molts dels armaris que he fet per al garatge, vaig decidir utilitzar una combinació de DM (MDF) i contraplacat, acabat amb un vernís transparent. També vaig optar per guies de calaix d’alta qualitat, després de la molt bona experiència amb l’armari Worner B13.
Disseny i planificació de la llista de talls
Per a aquest projecte vaig provar una nova estratègia. Vaig confiar en un programari d’optimització de talls i planificar tots els talls per avançat. Tot i que aquest enfocament requereix més cura i organització de l’habitual, val la pena perquè minimitza el malbaratament de fusta.

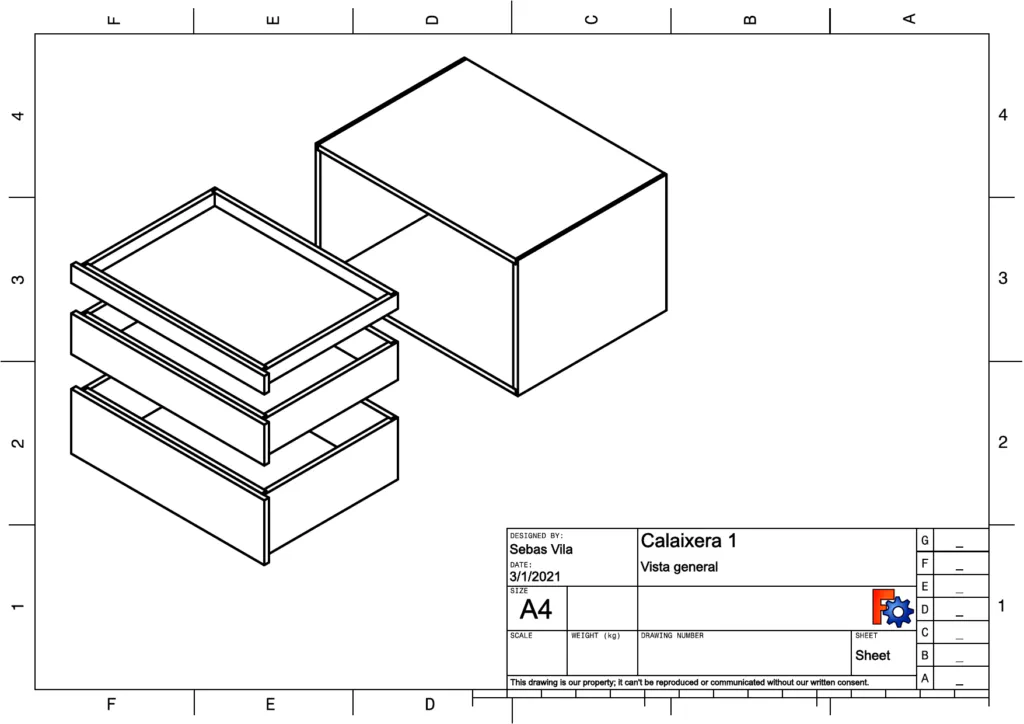

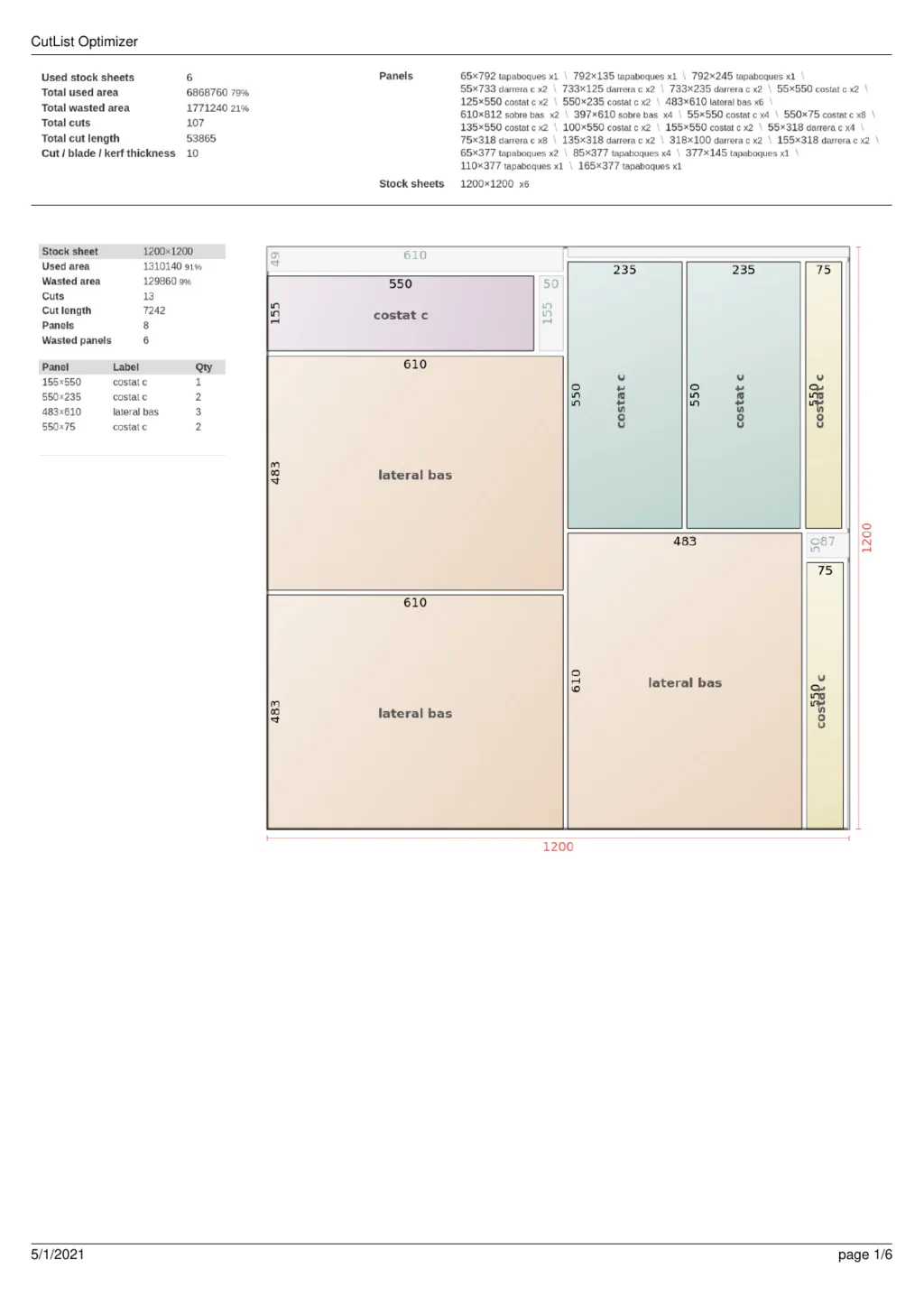

Vaig utilitzar Cut List Optimizer, una aplicació web gratuïta, per calcular el pla de tall dels panells. Per obtenir una llista precisa de les dimensions dels panells, primer vaig modelar tot el conjunt de l’armari en 3D amb FreeCAD. Les imatges següents mostren el disseny general de la calaixera i un exemple de la llista de talls generada.
Tallar els panells

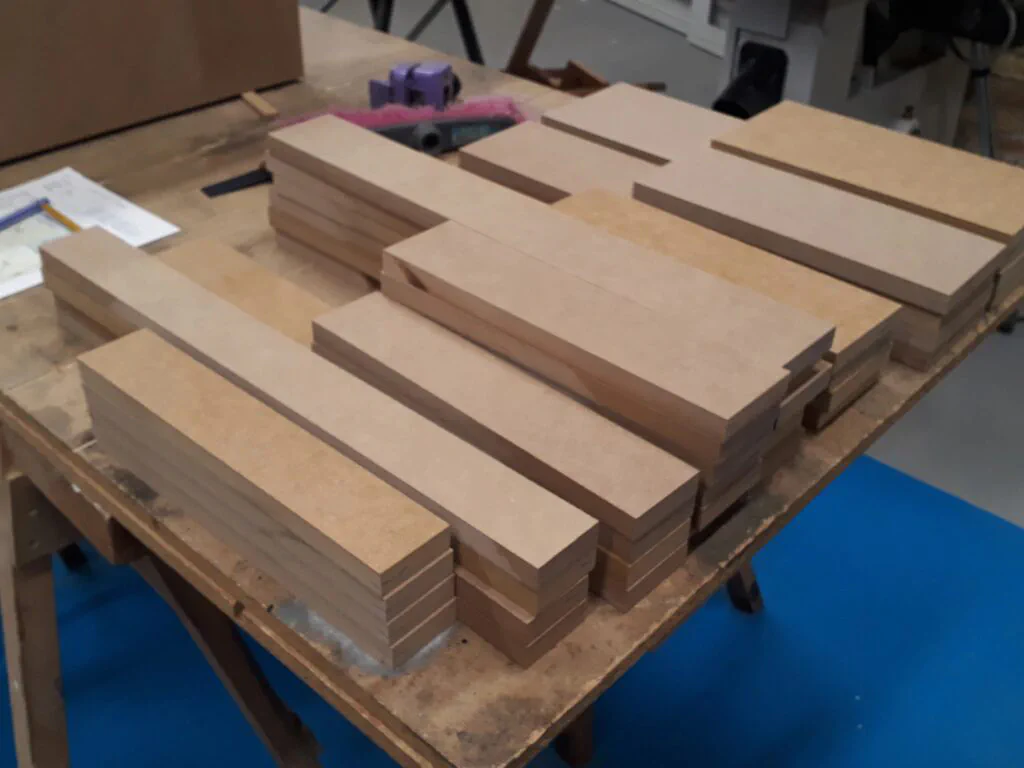

Seguint la llista de talls de manera estricta, vaig trossejar els fons i els laterals en panells individuals i els vaig apilar a la taula de muntatge:

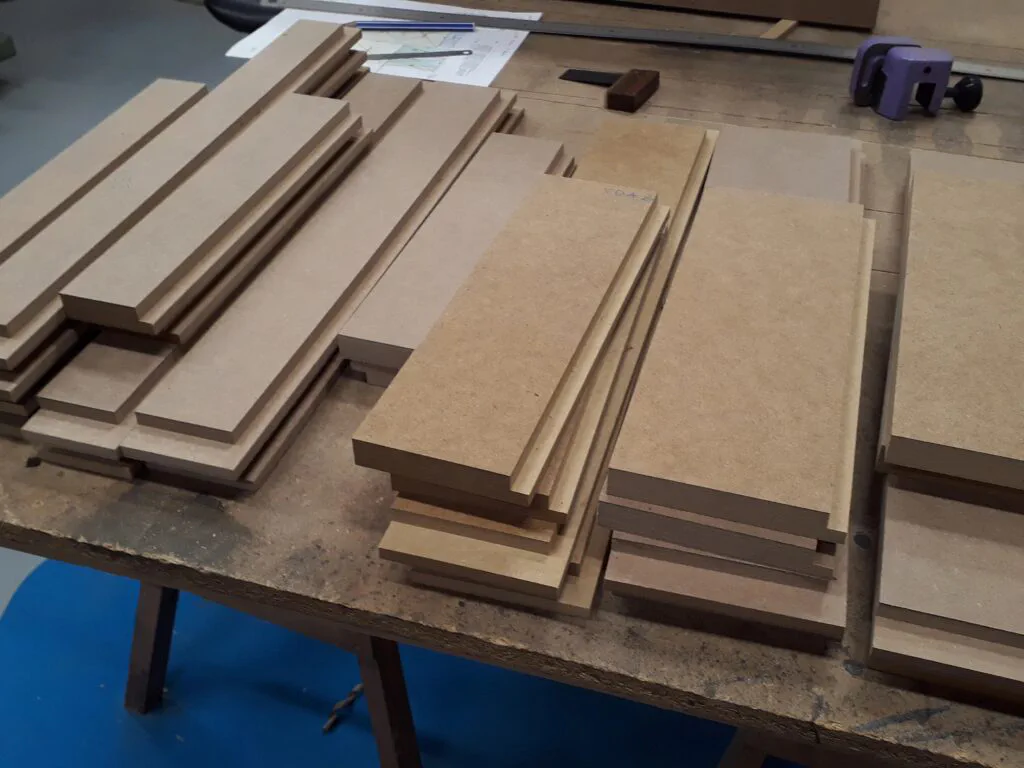

A continuació, vaig mecanitzar les unions de tots os panells per assegurar un acoblament correcte. Aquí teniu una vista ràpida del progrés:
Muntatge de les peces

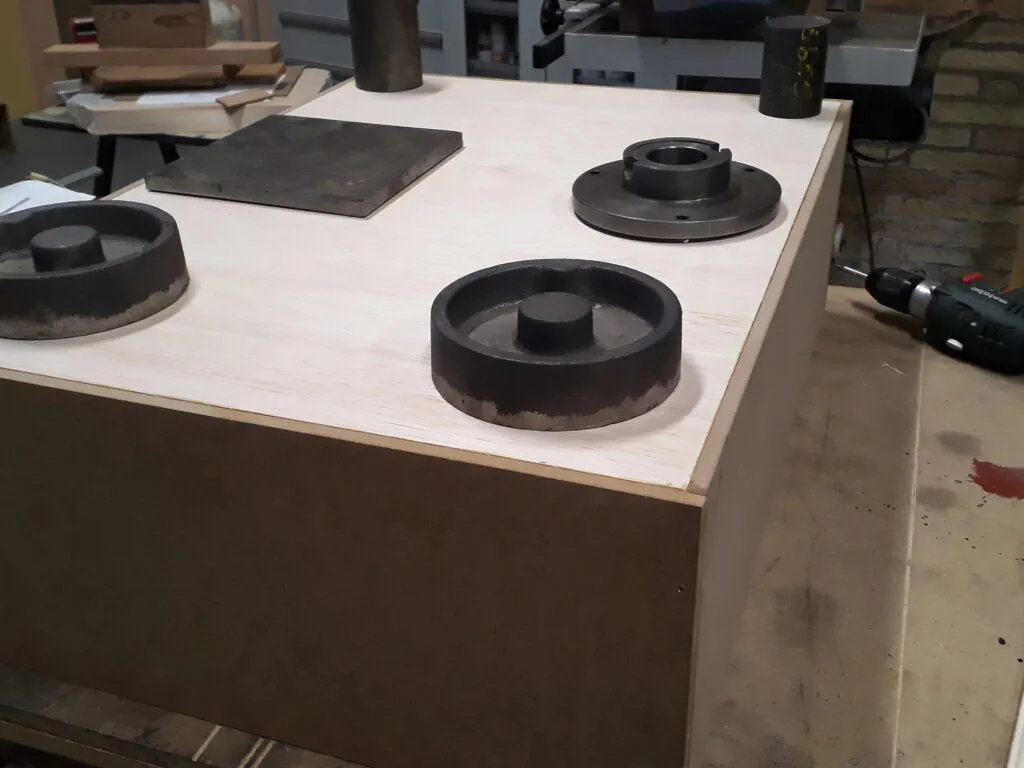

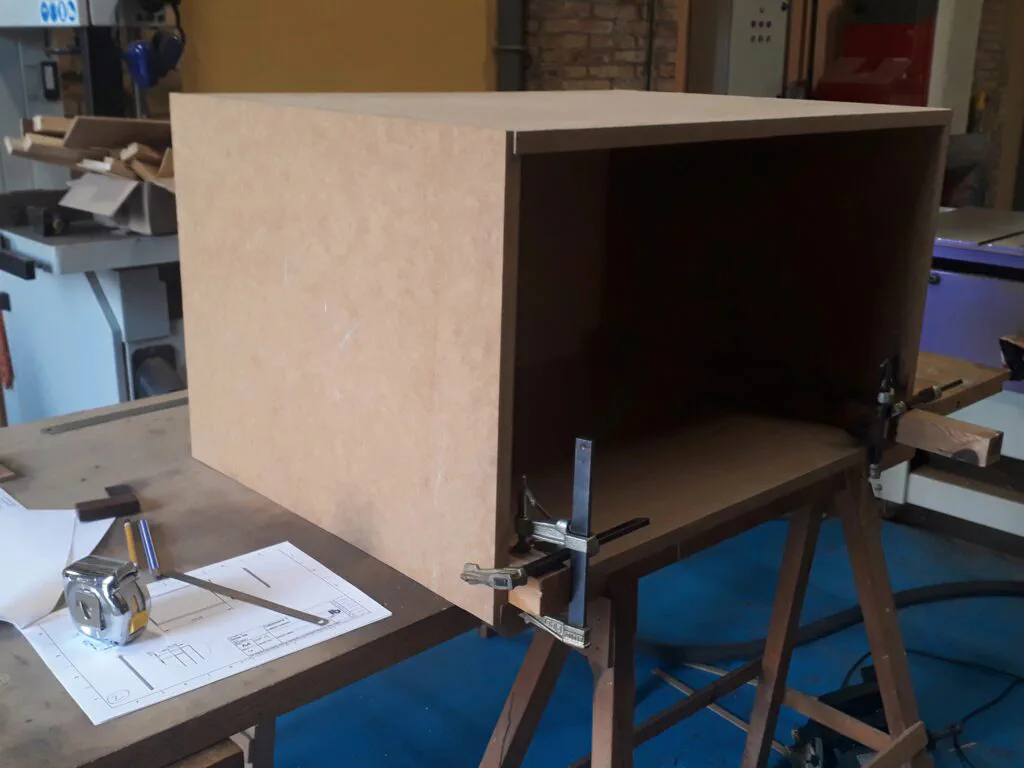

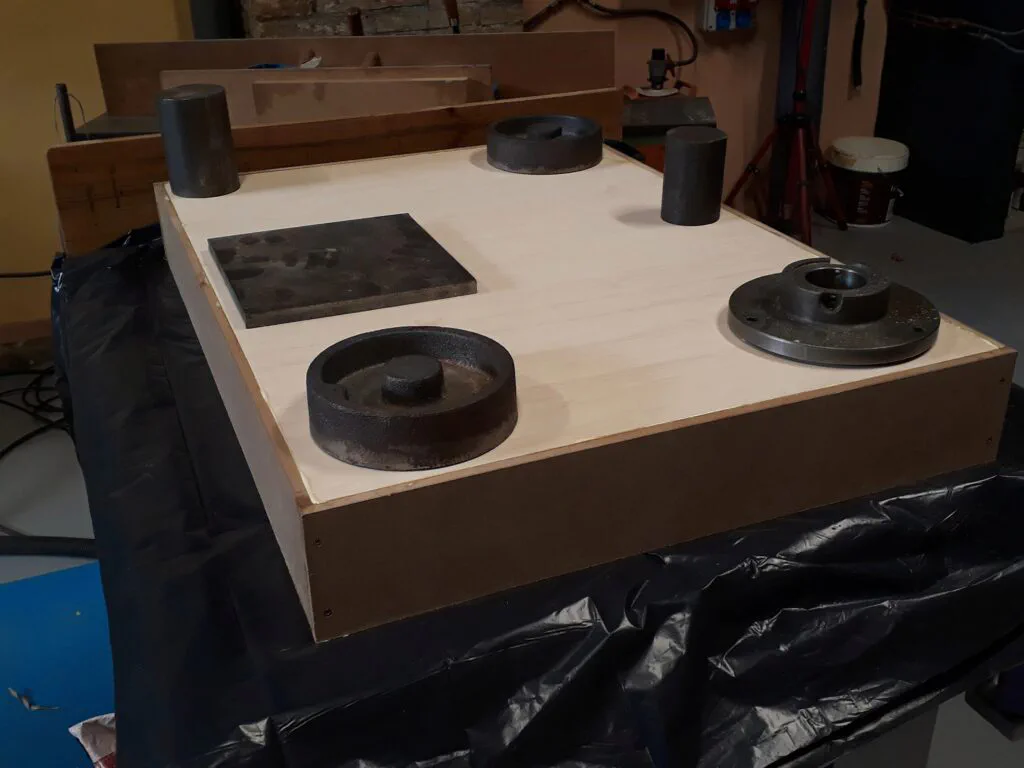

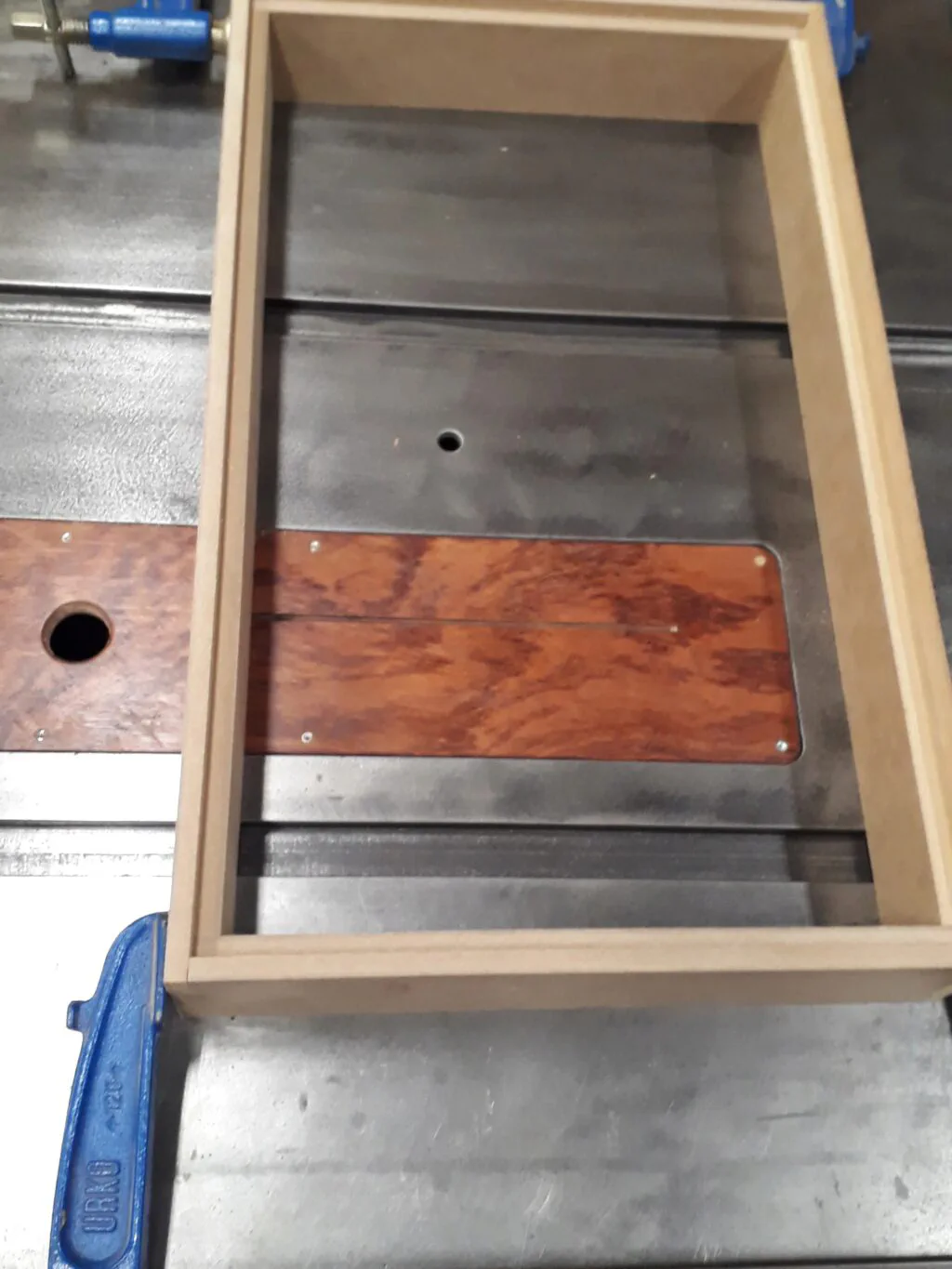

El següent pas va ser acoblar els diferents components per formar els calaixos i les estructures exteriors (carcasses). Tot es va unir utilitzant cola blanca per a fusta i cargols. Les imatges següents mostren alguns moments del procés de muntatge:

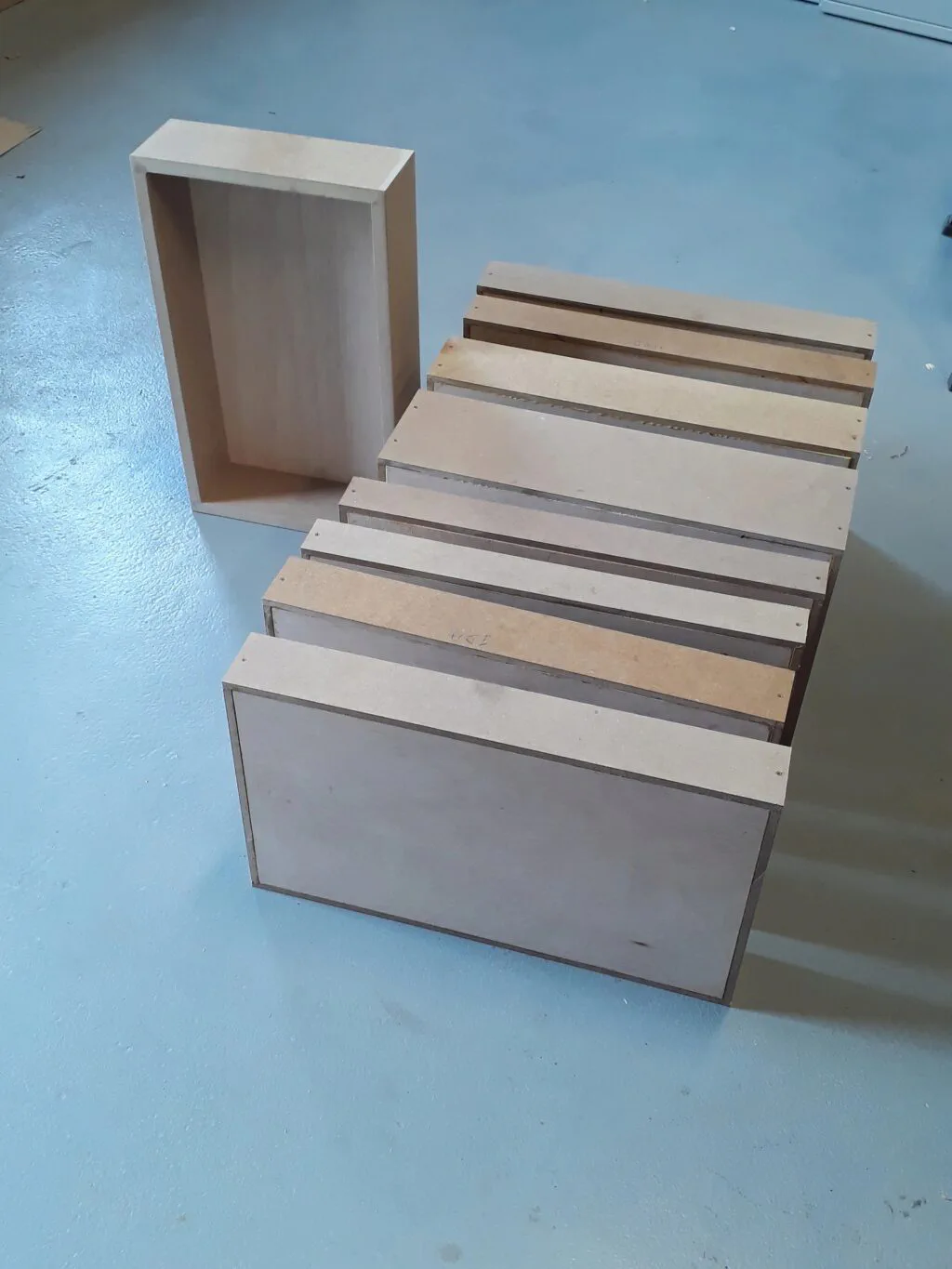

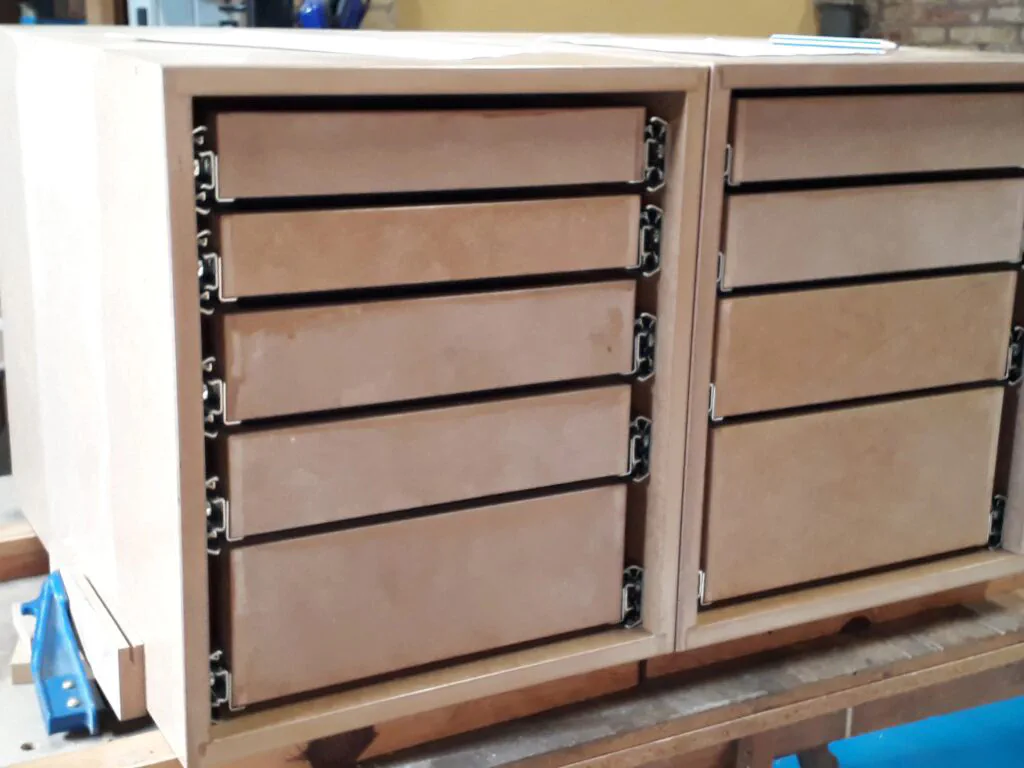

Aquí teniu el conjunt de calaixos completat i llest per a la següent fase:
Instal·lació dels calaixos i de les guies

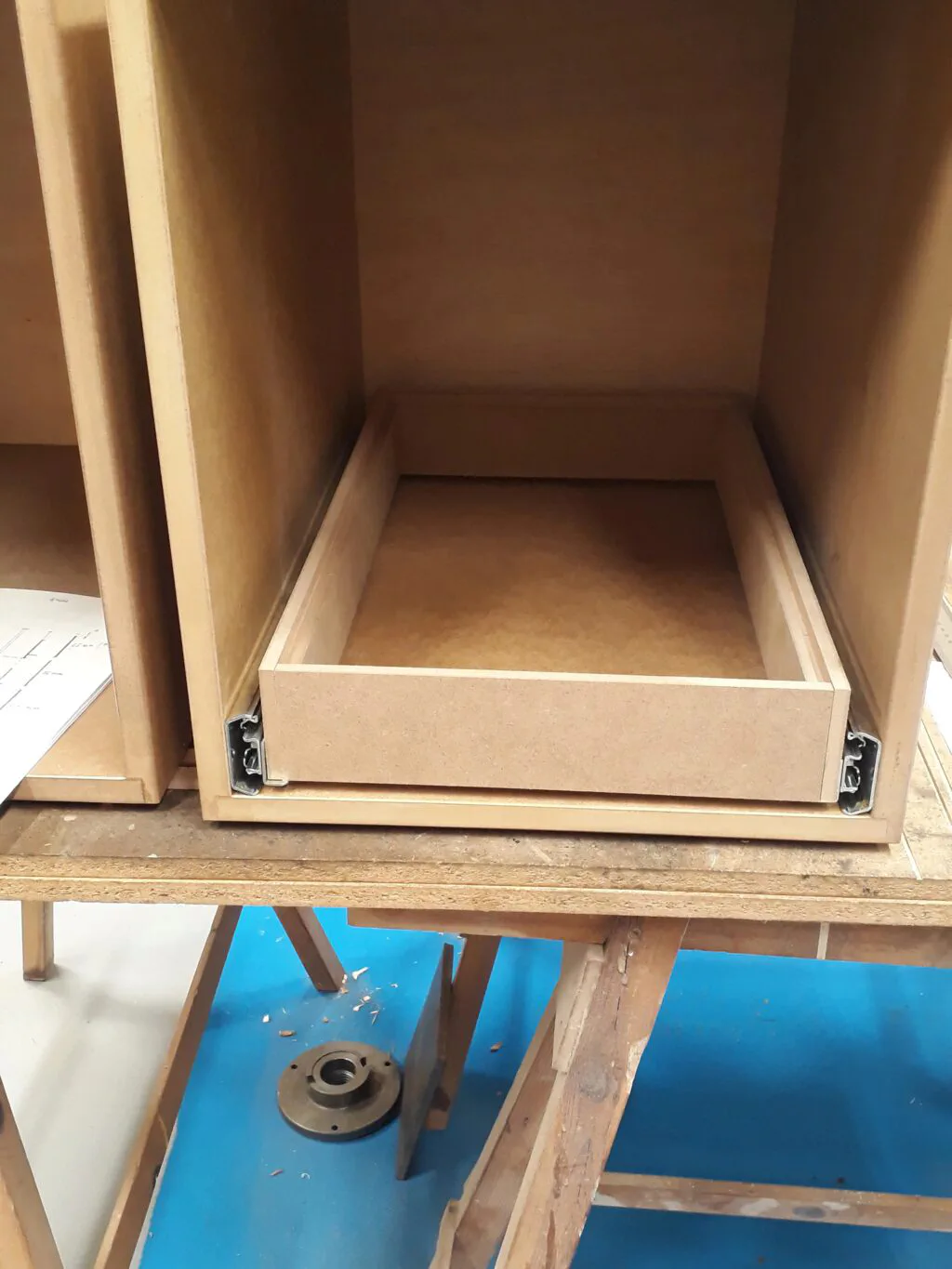

Els calaixos utilitzen guies d’extracció total de Thomas Regout. Aquestes guies tenen unes toleràncies molt ajustades per garantir un lliscament increïblement suau en obrir i tancar. Per tant, els armaris i els calaixos s’havien de tallar i muntar amb la màxima precisió per complir aquestes especificacions tan dures. El seu manual d’instal·lació ofereix consells útils sobre com mantenir aquests marges. Una primera prova en sec va demostrar que les guies encaixaven perfectament.

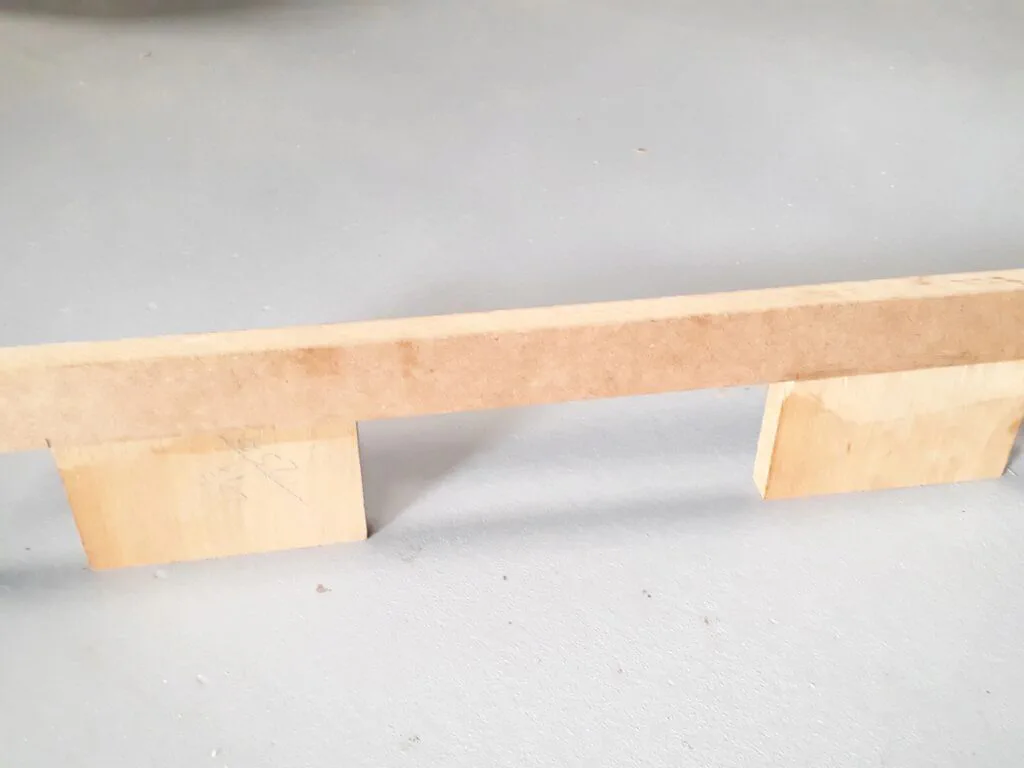

Per cargolar les guies al seu lloc exacte, vaig fer una plantilla de muntatge senzilla amb restes de DM:

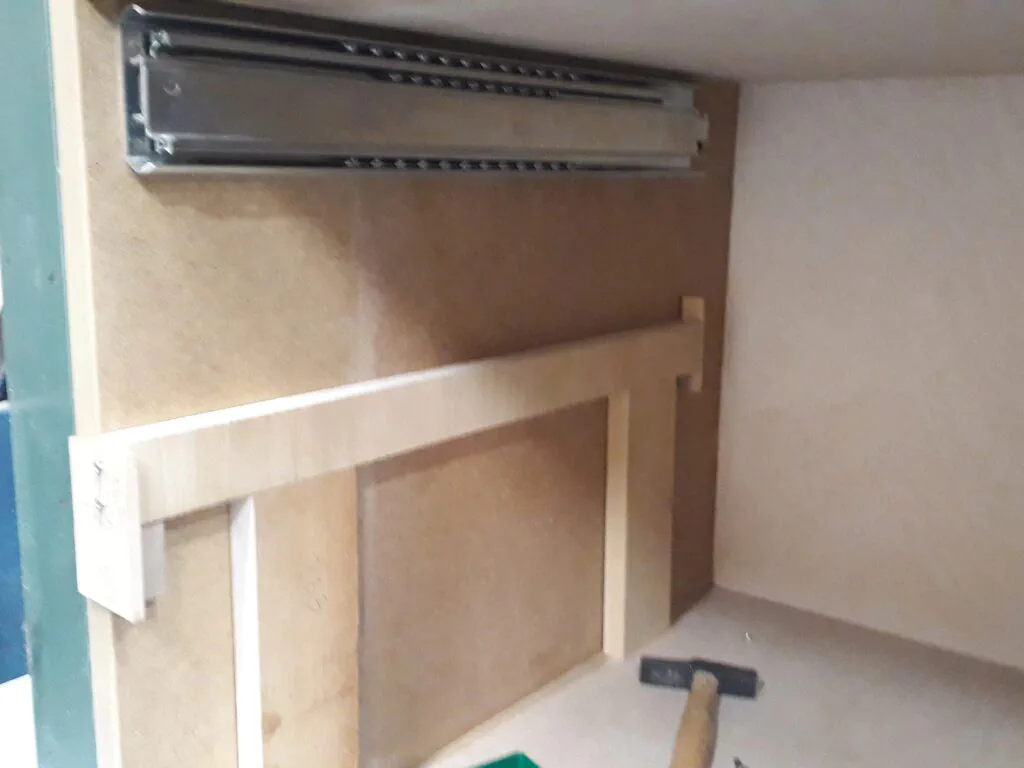

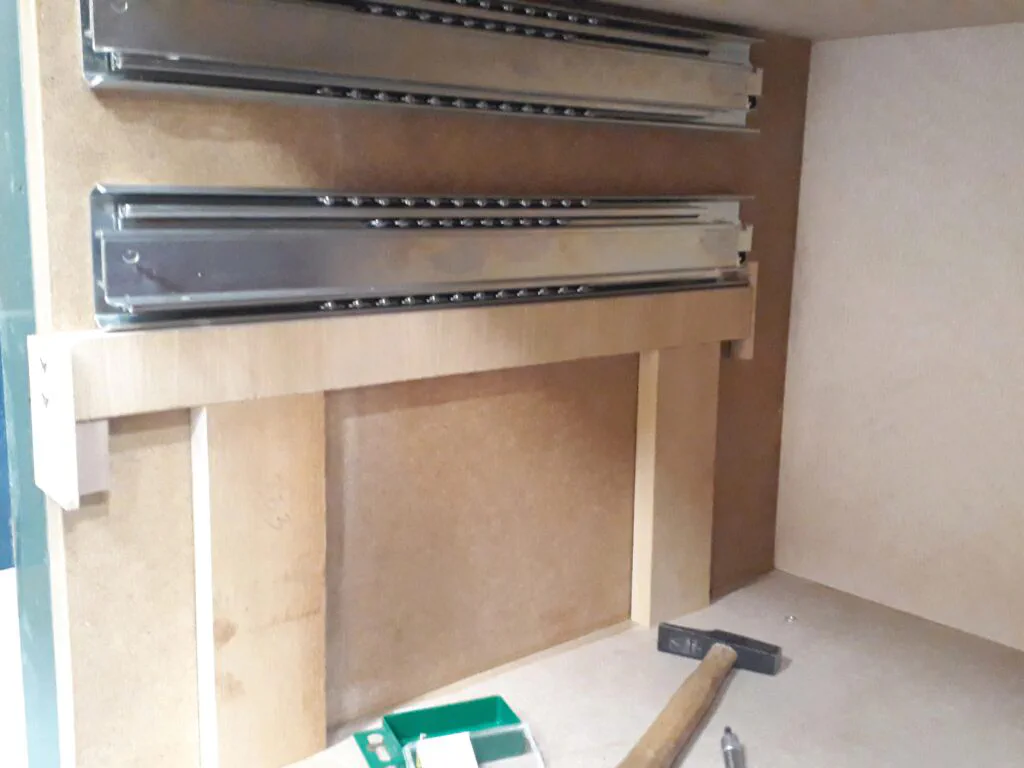

La plantilla manté la guia a l’alçada i profunditat precises requerides abans de fixar-la amb els cargols. El truc consisteix a començar per la guia superior i anar tallant la plantilla a mida a mesura que es va baixant per l’armari. Com és lògic, això implica instal·lar les guies de dalt a baix. Aquí podeu veure la plantilla en acció:
Un cop les guies van quedar fixes, muntar els calaixos va ser molt senzill. Com que les guies tenen forma de L, els calaixos simplement es recolzen de manera segura sobre elles.
Col·locació dels armaris al banc de treball
Amb les estructures de l’armari acabades, ja estaven llestes per integrar-se a l’estructura del banc de treball. Després d’alinear-los amb cura, vaig cargolar cada armari fermament a l’estructura del banc.

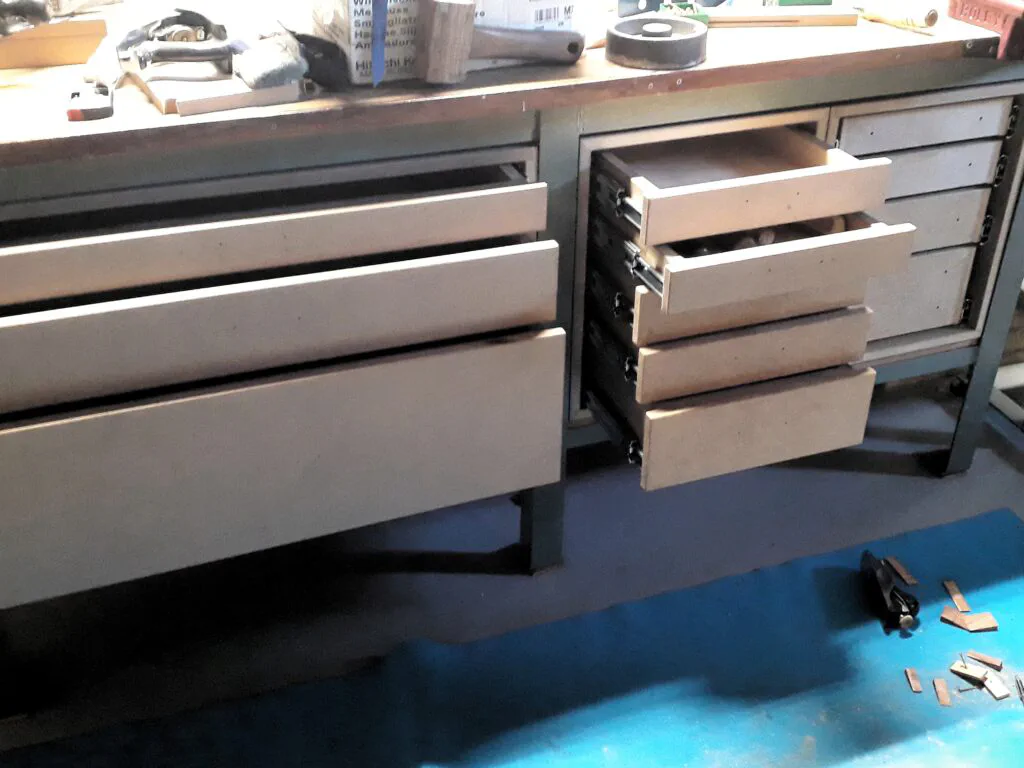

El següent pas va ser ajustar els frontals dels calaixos, assegurant una separació uniforme i equidistant entre cadascun d’ells i respecte al perímetre de l’armari. Els frontals es van fixar des de l’interior mitjançant cargols. Aquest és el resultat parcial:
Tiradors de fusta fets a mida

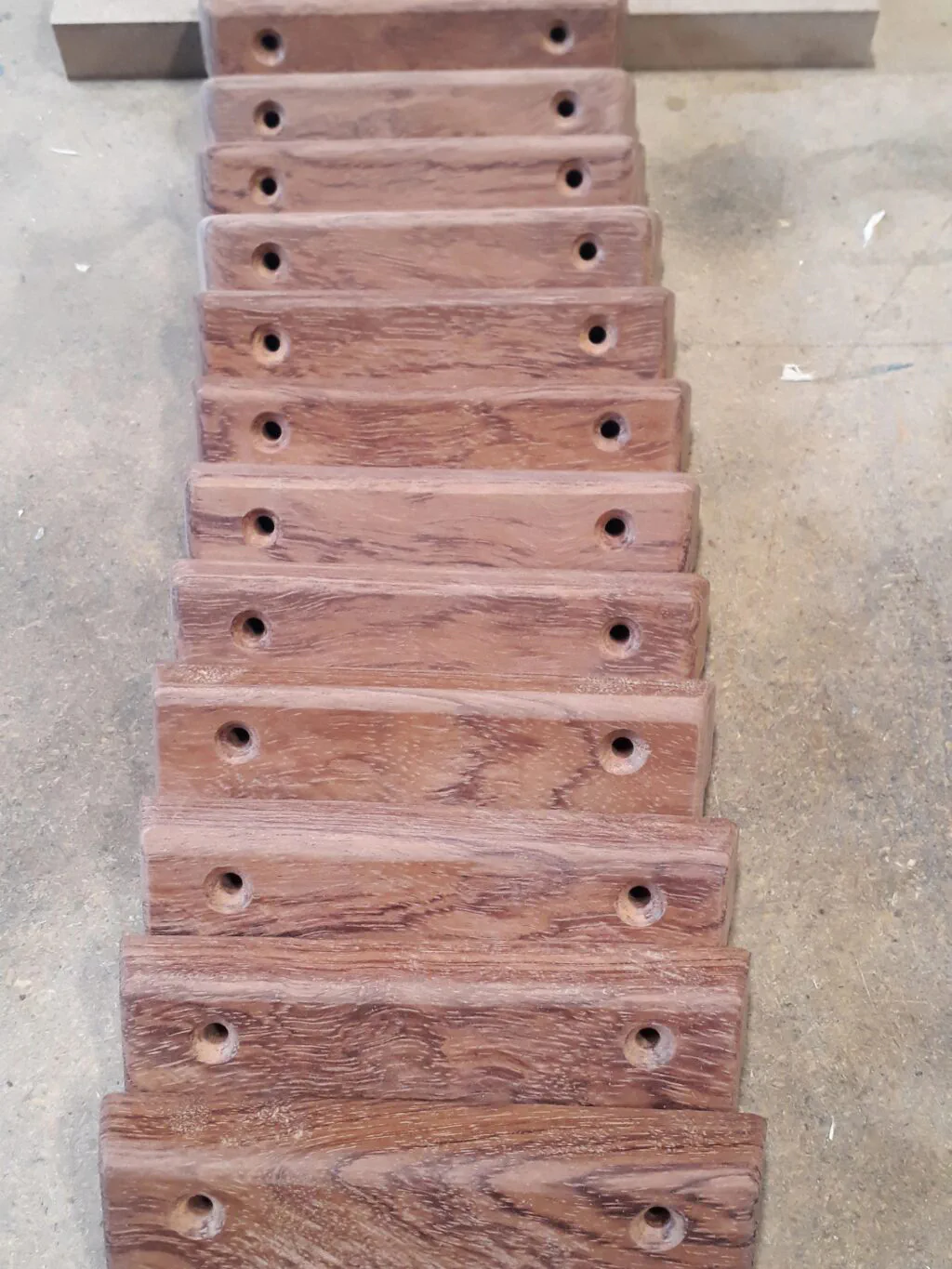

Vaig dissenyar i fabricar els tiradors dels calaixos jo mateix utilitzant fusta de bubinga, una fusta tropical molt densa, dura i amb una veta preciosa. Vaig perfilar els tiradors a la serra de taula i després els vaig polir fins a donar-los la forma final.
Un cop acabats, els tiradors es van cargolar als fronts dels calaixos des de la part interior.
Acabat dels armaris
Vaig acabar els armaris amb un vernís de base aquosa. De fet, aquesta era la primera vegada que provava un acabat a l’aigua, seguint una recomanació que en Leo em va fer fa molt de temps. El resultat final va ser prou bo, tot i que vaig notar algunes diferències clau respecte als acabats tradicionals al dissolvent:
- Calen més capes: Vaig haver d’aplicar algunes capes extres per obtenir un gruix i una brillantor comparables.
- Repèl de la fusta: Les primeres capes van aixecar el gra de la fusta de manera significativa, fet que va requerir un lixat a fons entre aplicacions.
- Penetració en el DM: El vernís no penetra tan profundament en el DM, la qual cosa es tradueix en un efecte d’enduriment superficial menys pronunciat. Considero que aquest efecte d’enduriment és bastant important per a la durabilitat quan es treballa amb DM.

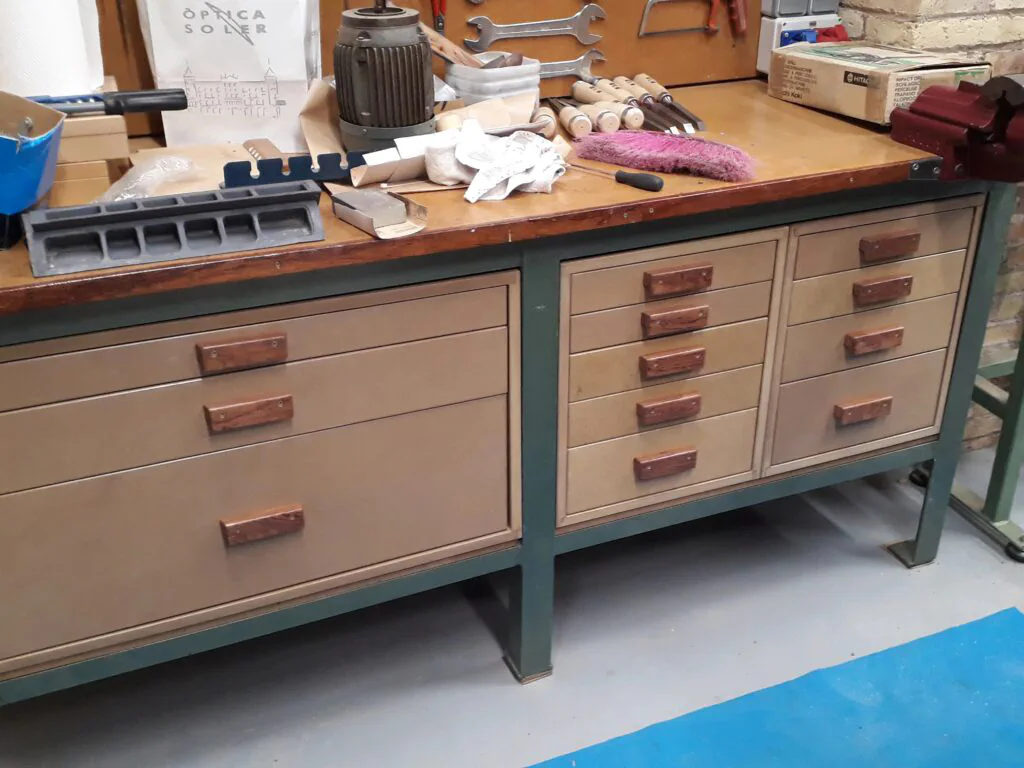

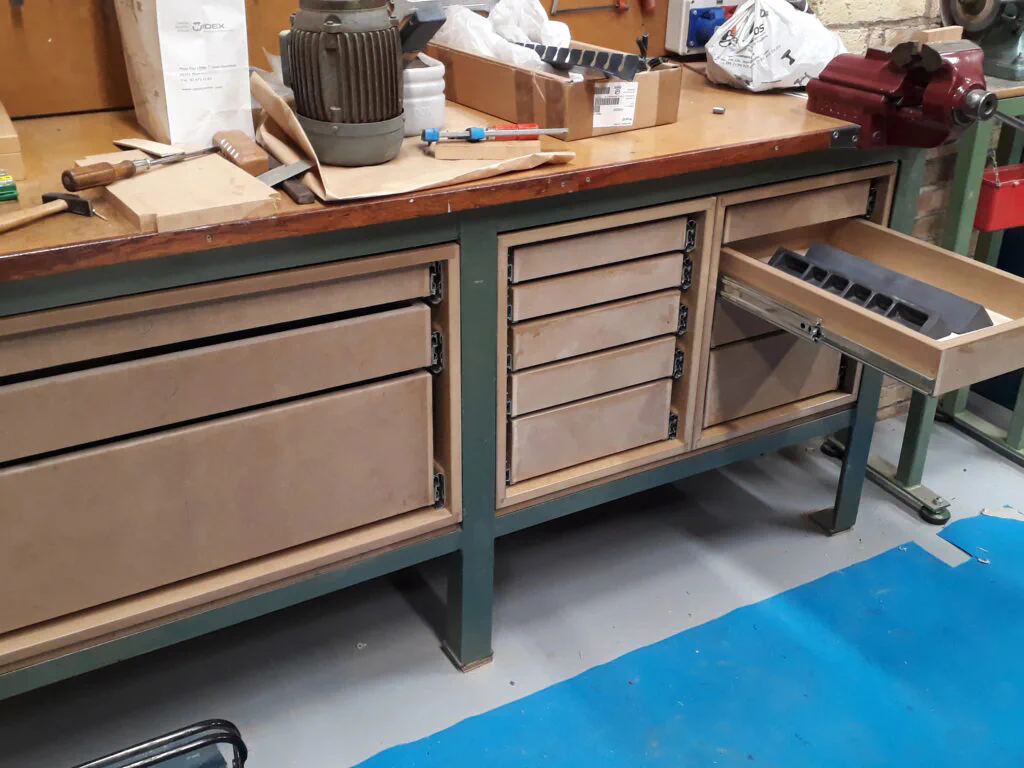

Malgrat tot, l’acabat es veu molt bé i va ser molt més agradable d’aplicar gràcies a la baixa olor. En general, ha estat una experiència molt positiva. Aquí teniu el resultat final:

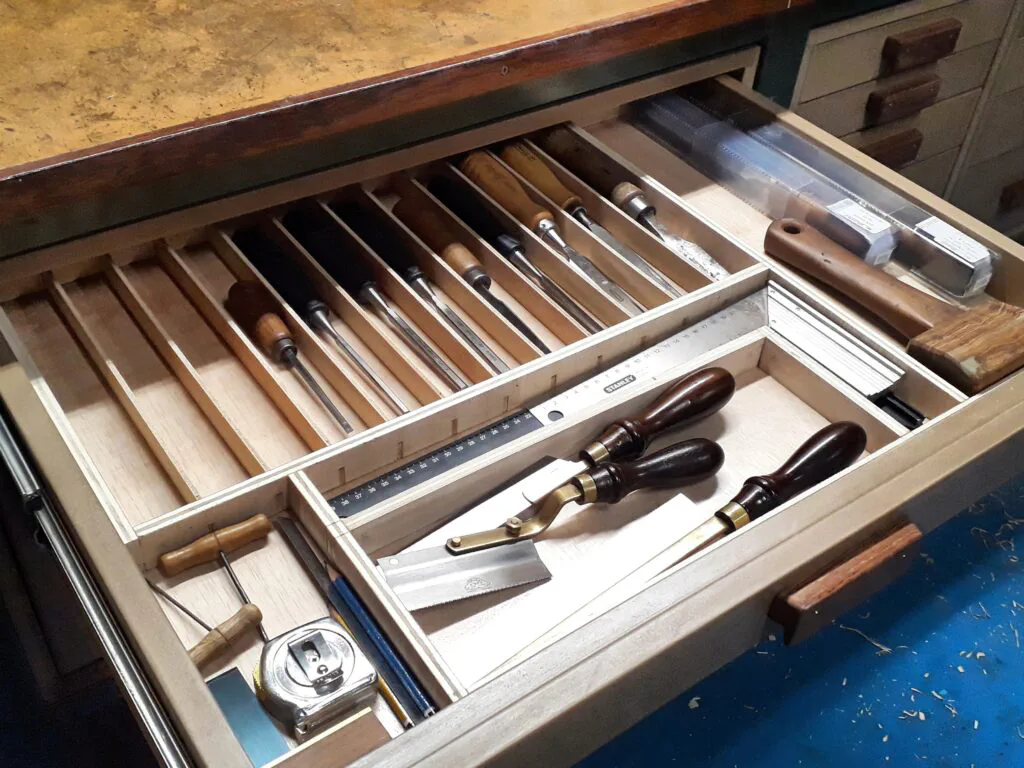

També vaig afegir separadors a mida en alguns dels calaixos. És una feina minuciosa i detallada, fer-ho és feixuc, però resulta increïblement gratificant quan comences a endreçar les eines:
